耐震補強設計支援機能

補強アドバイス表示

診断結果を元に、補強箇所のメッセージと補強のための入力方法をアドバイス表示します。 アドバイスを参考に、より効果的な耐震補強設計を行なうことができます。

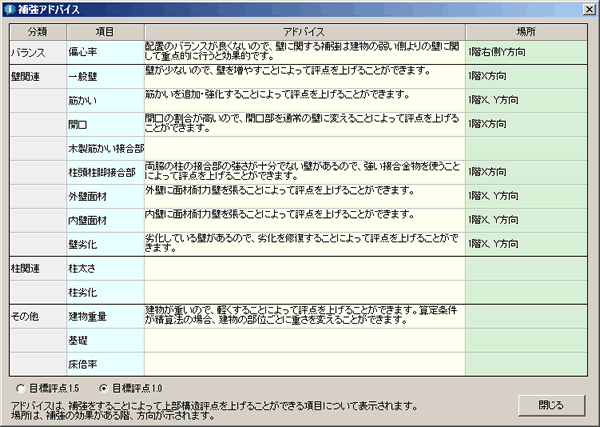

補強アドバイス

補強ナビ(自動補強)

補強計画モードで、評点を上げるために効果的な場所に筋かい、面材、耐力壁を自動的に追加する「補強ナビ」機能を使用することができます。 目標評点、補強対象部屋、補強方法を詳細に設定できます。
材種は、筋かいか面材のいずれかを選択できます。
内壁用の面材と外壁用の面材は別々に選ぶことができ、内壁のみ、外壁のみの補強もできます。
筋かいについては補強をする際に使用する筋かい接合部の仕様も選択可能です。
また、筋かい、面材を追加する際に両側の柱の柱頭柱脚接合部を一緒に補強するかどうかも選ぶことができます。
工事の制約や費用を考慮した補強プランを自動作成します。
※「補強ナビ」機能はプログラム評価の対象外の機能のため、この機能を利用して作成したプランでは計算書(帳票)にプログラム評価番号が印字されません。

補強ナビ

3次元CG表示(診断結果、補強結果)

一般診断法、精密診断法の各診断結果を元に、地震の被害を想定した建物の3次元CG表示が可能です。 入力したCAD情報から、建物の3次元情報を自動的に作成するため、設計内容に応じた結果の確認が可能です。
3次元CG画面にて「現状」と「補強計画」等2つのプランを同時に表示(振動アニメーション)することができます。 補強の効果が一目瞭然で、施主への説明時に抜群の説得力があります。

被害想定3次元CG比較機能

3次元振動アニメーション機能

耐震診断(一般診断法、精密診断法)が想定する地震(震度6強~7程度)が発生した際の建物の振動の様子を3次元アニメーションでリアルに表現します。
振動の様子を可視化することで、お客様とのイメージの共有化が図れます。

補強数量集計表

各種補強数量を集計し、一覧表示が可能です。 補強方法・補強箇所が一目で確認でき、補強計画の検討・チェックにお使いいただけます。
さらに、補強箇所の数量拾いが自動で行え、見積書の根拠としてお使いいただけます。

補強数量集計表

デモ画像
