Ver3.75 バージョンアップ内容

  1. 「構造３Ｄビューア」でさらなる構造の見える化
  2. 「床倍率アドバイス」機能追加
  3. 「平行弦トラス」機能追加
  4. 「積雪荷重割増係数」追加
  5. 「ＣＡＤ入力モード」機能追加
  6. 「伏図・梁せい算定オプション」機能追加・改善
  7. 「許容応力度計算オプション」機能追加
  8. 「基礎」機能改善

「構造３Ｄビューア」でさらなる構造の見える化

※【基本機能】【伏図・梁せい算定オプション】【許容応力度計算オプション】
  • 「住宅性能表示：耐震等級」及び「許容応力度計算」の検定結果と各種応力等を３Ｄモデル上に表現します。
  • 建物のどこに力が大きく加わっているか、弱点がどこなのか、どの程度余裕があるのか等の様々な検討がおこなえます。
  • 可視化することで、構造設計の専門の方はより詳細な検討が可能になり、専門ではない方においても構造検討内容がより深く理解できるようになります。

「構造３Ｄビューア」画面構成

導入オプションごとの使用可能範囲

主な特長

  • 『応力(曲げ、せん断)』をはじめ、『荷重』『外力』『軸力』等、建物にかかる力を3Dで見える化します。
    (例：応力図や、力の大小による色分表示)
  • 『検定比』『梁せい』『接合部』『基礎鉄筋量』等の計算結果や『梁上耐力壁』等の重要チェック項目も3Dで見える化します。
    (例：検定比や梁せい・鉄筋量による色分表示)
  • これらにより、構造設計に不慣れな方でも、『要注意箇所』『検定NGの要因』がより簡単にわかり、『検定NGの解消』や『伏図架構の検討』をよりスピーディーにおこなえるようになります。
  • 「分割表示」機能で「検定比」と「応力」を同時に表示でき構造の検討がスムースにおこなえます。※表示内容は任意選択可能です。

その他の特長

  • 「構造3Dビューア」と『CAD画面(平面)』を同時に連動して表示。
  • 『検定NG箇所』『重要チェック項目(梁上耐力壁)』『梁せいが大きい箇所』等をワンクリックで強調表示可能。NGの要因として第一に確認したい荷重や断面欠損、梁上耐力壁等を簡単に確認可能。
  • 「構造3Dビューア」上で梁・柱・基礎等をクリックすると、その部材の寸法・樹種・計算結果・荷重負担範囲等を3D表示および編集可能。
  • 検定NG解消アドバイスも合わせて表示し、設計を進められます。NG解消を繰り返す事で、構造設計力も向上します。
■検定比(水平構面、柱の引抜力)の３Ｄと平面の連動
検定比(水平構面、柱の引抜力)
■画面分割
分割表示(基礎梁の検定比と曲げモーメントを上下に同時表示)

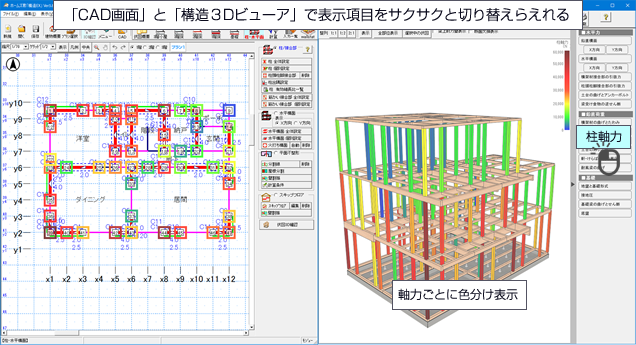

■柱軸力の３Ｄと平面の連動
柱軸力
■床倍率(住宅性能表示、耐震等級)の３Ｄと平面の連動
床倍率(住宅性能表示、耐震等級)の３Ｄと平面の連動
■荷重
荷重
■地震力
地震力
■鉛直構面の負担地震力(Ｙ方向)
鉛直構面の負担地震力(Ｙ方向)
■水平構面の負担せん断力(Ｙ方向)
水平構面の負担せん断力(Ｙ方向)
■柱軸力
柱軸力
■柱の引抜力
柱の引抜力
■梁の曲げモーメント
梁の曲げモーメント
■梁のせん断力
梁のせん断力
■基礎梁の曲げモーメント
基礎梁の曲げモーメント
■基礎梁のせん断力

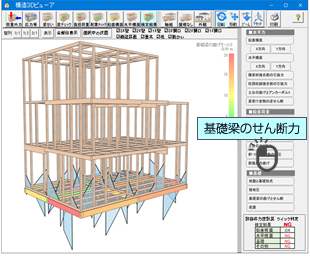

基礎梁のせん断力
■検定比(全体)
検定比(全体)
■検定比(鉛直構面Ｙ方向)
検定比(鉛直構面Ｙ方向)
■梁上耐力壁
梁上耐力壁
■梁せい一覧(色分け)
梁せい一覧(色分け)
■梁の荷重負担範囲
梁の荷重負担範囲
■柱の荷重負担範囲

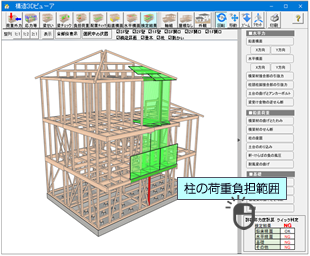

柱の荷重負担範囲

「床倍率アドバイス」機能追加　※【標準機能】

  • 床倍率計算において耐震等級３をクリアする方法をアドバイスしてくれる機能です。
    5項目の注意・改善点が各階・方向において存在する場合に、３Ｄモデルで視覚的にナビゲートします。
  • 注意点の解消方法を解説したヘルプがすぐに呼び出せます。

「平行弦トラス」機能追加　※【トラスオプション】

  • 従来より対応していた山形トラスに加えて、平行弦トラスに対応し、陸屋根の事務所や店舗、倉庫等の設計が可能になります。
  • 詳細仕様や構造計算方法は（一社）中大規模木造プレカット技術協会の「ＰＷＡ平行弦トラスマニュアル」に準拠しています。
  • 一般流通材を用い接合部を住宅用プレカット機械で加工できるように考えられているため経済的に中大規模木造建築が実現可能です。
■トラス設定画面

■構造3Dビューアでの平行弦トラス表示

「積雪荷重割増係数」追加　※【伏図・梁せい算定オプション】【許容応力度計算オプション】

  • H31.1.15施行 国交告第80号：積雪後の降雨の影響を考慮した応力の割増に対応

【参考】国土交通省
「一定規模の緩勾配屋根について、積雪後の降雨も考慮し積雪荷重を強化します」

「ＣＡＤ入力モード」機能追加　※【標準機能】

開口部移動、幅変更（追加）
  • 従来は削除後に改めて入力し直す方式でしたが、直接移動、幅変更がおこなえます。
    • 非構造柱（追加）
    • 非構造柱として入力すると、耐震等級や梁せい算定、許容応力度計算の各計算において、柱とは扱われません。
    • 平面図や構造３Ｄビューアでは管柱とは区別されて表示されます。
      • 通り芯詳細設定（追加）
      • 間崩れグリッドなどの任意の位置に通芯を追加できます。(記号も任意)
      • 他の設計図書との整合性がとれるようになります。
        • 入力ずれチェック（追加）
        • 壁と柱、窓と柱などで、誤って座標が微小にずれた状態となった場合に通知してくれる機能です。
        • 該当箇所をＣＡＤ画面上で強調表示され、修正が素早くおこなえます。

「伏図・梁せい算定オプション」機能追加・改善

梁長さ伸縮（追加）
  • 梁を削除せずに梁の長さを直接変更可能になります。
伏図表示設定（追加）
  • 伏図入力や梁せい算定の際に参照することの多い「梁上耐力壁」「耐力壁」「柱」「壁」「構造区画」を表示することができます。
    • 登り梁タイプ（変更）
    • 従来の垂木を受ける条件設定に加えて、架構状況（落し込み/上に架ける）を設定します。
    • 構造３Ｄビューアでより実情に近い架構の表現となります。
      • 持ち出し梁先端仕口設定（変更）
      • 従来の「持ち出し梁」入力は、先端の仕口は自動的に「茶臼、逆蟻」となっていました。
      • 変更後は、梁の入力は通常の梁として入力し、先端の仕口仕様を「蟻掛け」または「茶臼、逆蟻」のどちらかを選択可能としました。
        • 自動伏図機能改善（変更）
        • より実情に近い伏図が自動作成されるように「構造区画自動生成処理」と「伏図自動生成処理」を改善しました。
          • 梁せい算定項目に「横架材接合部のせん断」の検定を追加
          • Ver3.73まで：「曲げ」「たわみ」「せん断(梁全断面)」の必要梁せいの中で最大値を必要梁せいとしていた。
          • Ver3.75から：「曲げ」「たわみ」「せん断(梁全断面)」に「せん断(横架材接合部)」を加えて必要梁せいを求める。

「許容応力度計算オプション」機能追加

水平構面モードに耐力壁と柱の入力追加機能
  • 水平構面の検定結果を参照しながらその場で「耐力壁」「柱」入力、編集がおこなえるので素早くＮＧ解消がおこなえます。
    • 入力不備チェック（基礎の項目追加）
    • 基礎の構造計算において入力不備や不整合のある箇所をCAD画面と構造3Dビューアで示します。

「基礎」機能改善

  • 「住宅性能表示モード：基礎」と「伏図モード：基礎」を共通化
  • 「人通口の仕様コピー」機能改善
前回のバージョンアップ（2020年4月）の内容はこちらよりご確認ください。
