ホームズ君「省エネ診断エキスパート」 ― 長期優良住宅等の申請に必要な「断熱等性能等級」判定ができる!

Ver4.18バージョンアップ内容

  1. ホームズ君の絵でみるパッシブ診断書(パッシブ設計オプション)
  2. ホームズ君の絵でみる日当り計画書(パッシブ設計オプション)
  3. 太陽光発電の消費について自家消費を考慮した収支検討が可能に
    (パッシブ設計オプション)
  4. 気象ビューア:方位角・傾斜角シミュレーション(基本機能)
  5. 一次エネルギー消費量計算ー独自エンジン(基本機能)
  6. データ移行ツール
  7. その他の改良(基本機能)

ホームズ君の絵でみるパッシブ診断書(パッシブ設計オプション)

パッシブ設計を行った際、施主向けに説明するためのプレゼン資料が作成できます。

パッシブ設計の前提条件となるその土地の気候分析(温度・日射量・風向)、通風の効果、そして、暖冷房機器を用いない場合の「自然室温」を結果を可視化しました。「自然室温」は、暖冷房機器を用いない状態での性能、つまり、その建物がその敷地で発揮できる、建物の純粋な性能を表すものです。暖冷房機器を用いなくとも、どれぐらい快適に過ごせるかを示すことが可能です。
また、実際の立地、建物の形状、周辺からの日影を考慮した場合、必要になると思われる暖冷房エネルギーを求め、さらに、家族構成や住まい方といったライフスタイル考慮した消費エネルギーを求め、それらからの光熱費予測を出力できます。
建物の立地やライフスタイルを考慮していない省エネ基準(建築物省エネ法)に基づく一次エネルギー消費量とは異なり、適切に実状を考慮した提案が可能です。

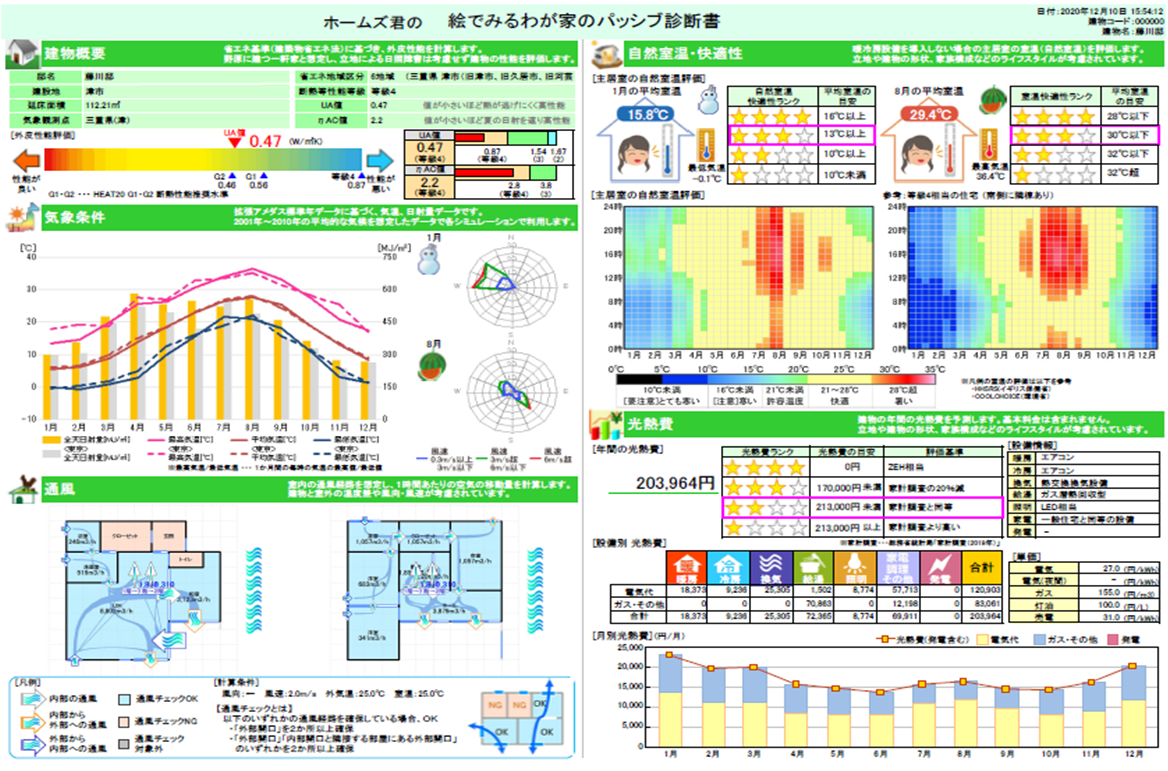

ホームズ君の絵でみるパッシブ診断書

ホームズ君の絵でみる日当り計画書(パッシブ設計オプション)

パッシブ設計を検討するうえで欠かせない日射検討(光と熱)。この検討結果を施主と共有するための資料が作成できます。これらを見ながら、どのような設計の工夫ができるのかや間取りの検討を進めることができます。「もし、日影がなかったとしたら…?」や、「将来、南側に建物が建ったら…?」、「平屋が2階建てに建て替えになったら…?」など、さまざまなシミュレーションを比較して検討することが可能です。

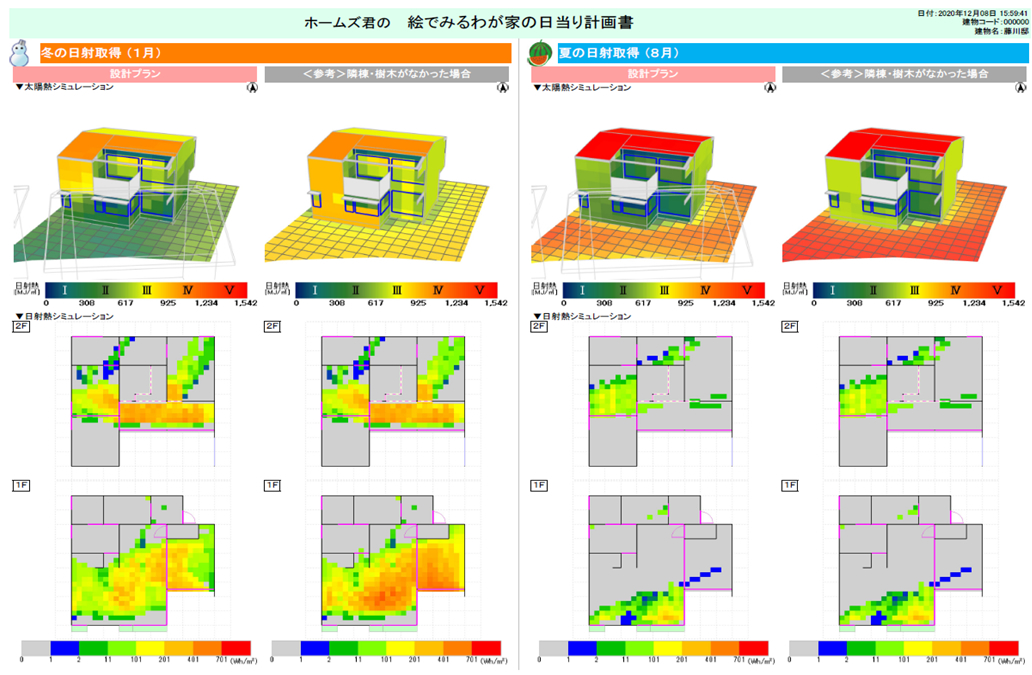

ホームズ君の絵でみる日当り計画書

太陽光発電の消費について自家消費を考慮した収支検討が可能に
(パッシブ設計オプション)

「太陽光発電」モードの発電量、電気料金、損益分岐を様々な条件で計算することができるようになりました。従来の省エネ基準(建築物省エネ法)に基づく、建研WEBプログラムによる計算方法だけでなく、拡張アメダス標準年データに基づくその土地の日射量と日影の影響を考慮して1時間ごとに発電量を計算できるようになりました。消費についても1時間ごとに「室温・動的熱負荷」モードでの算定条件に基づいた消費電力量(冷暖房や換気・家電・照明等にかかる電力量)を計算し、自家消費を考慮した電力収支を検討できます。省エネ基準(建築物省エネ法)では、年間の日射区分(A1~A5)という5区分での平均的な計算結果でしたので、より適切な実状を考慮した発電シミュレーションができるようになりました。

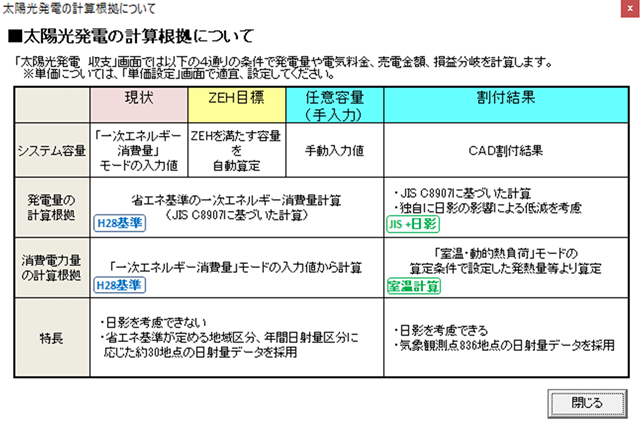

太陽光発電の消費について自家消費を考慮した収支検討が可能に

気象ビューア:方位角・傾斜角シミュレーション(基本機能)

  • 方位が振れた壁面における窓からの日射量の検討のため、設定された方位角における各方位の鉛直面における日射量(直達・天空)を検討できます。設計する物件の方位の振れによる、日射量の影響を簡単に確認できます。
  • 太陽光パネルの検討のため、設定された傾斜角・方位における屋根面の日射量(直達・天空)を検討できます。設計する物件の屋根の傾斜角による、発電量の目安となる屋根面の日射量の影響を簡単に確認できます。

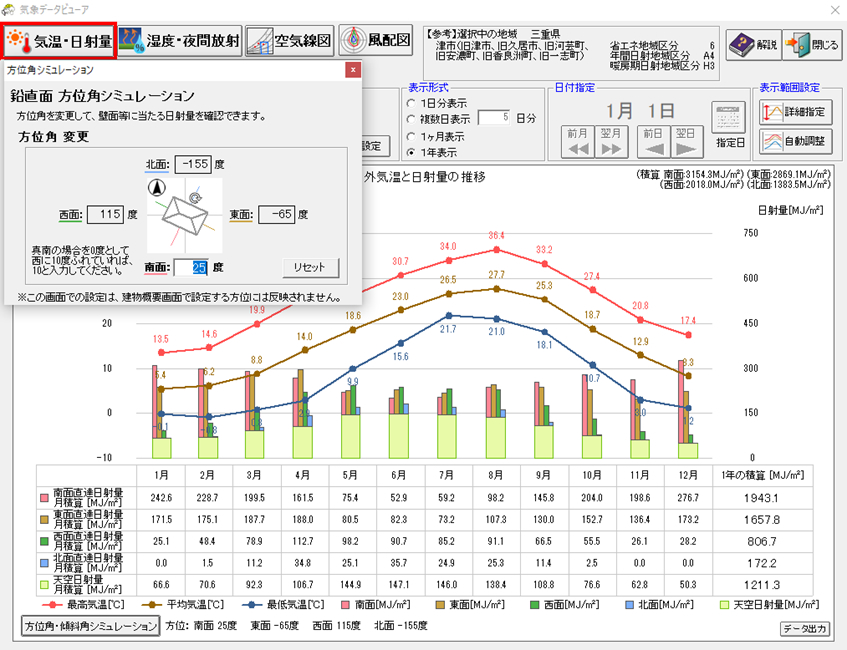

気象ビューア:方位角・傾斜角シミュレーション(基本機能)

一次エネルギー消費量計算ー独自エンジン(基本機能)

  • 建研WEBプログラムに追従、および、APIプログラムの対応

データ移行ツール

  • 使用するパソコンを変更する場合などに、「省エネ診断エキスパート」の設定ファイルとデータファイルをボタン一つで移行できる機能です。

その他の改良(基本機能)

  • 線熱貫流率を設定可能(基本機能)
  • 桁梁間断熱の部位を「屋根」とする(基本機能)
  • 小屋裏、階間、床下の換気回数を手編集可能(パッシブ設計オプション)
