Ver4.13でのバージョンアップ項目【省エネ診断エキスパート/パッシブ設計オプション】

建物の部分的な断熱リフォームの評価・改善予測が可能 部分評価UA、Q*(キュースター)【省エネ診断エキスパート】  (2018年4月 機能強化)

既存住宅のリフォーム向けに、範囲を限定した部分的な改修計画を評価する方法として示された「部分評価UA」と「Q*(キュースター)」に対応します。

  1. 部分評価UA

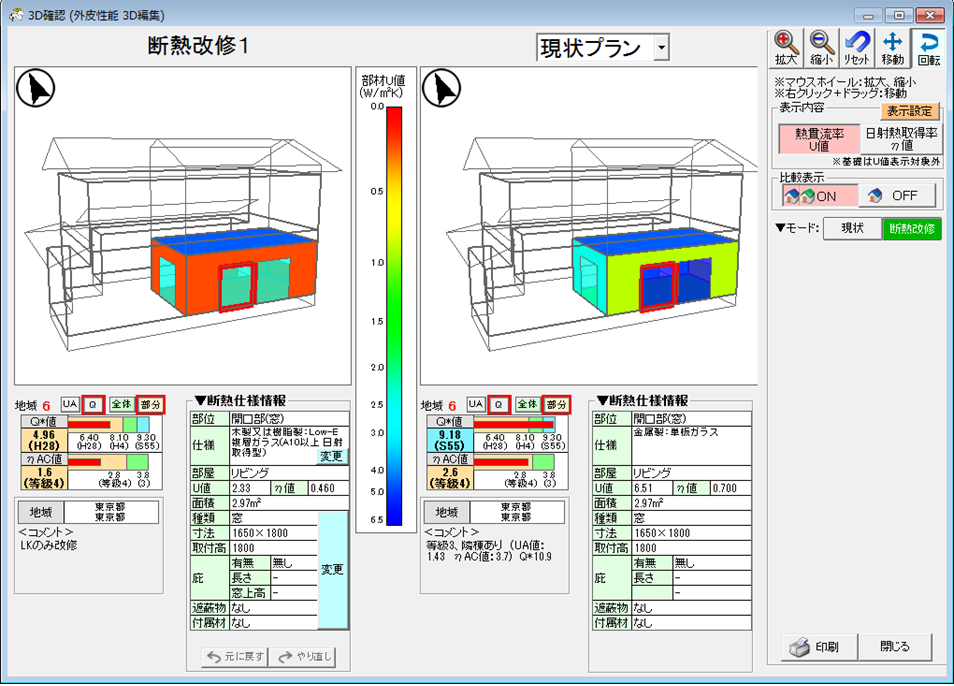

    「平成30 年度長期優良住宅化リフォーム推進事業」 など、既存住宅の部分断熱リフォームに対応するため、部分区画の外皮性能(部分UA、部分ηAC)を計算する機能を追加しました。
  2. Q*(キュースター)
    2018年3月に(一財)建築環境・省エネルギー機構から発行された図書『自立循環型住宅への設計ガイドライン(改修版)』で示された、区画熱損失係数Q*(キュースター)を計算する機能を追加しました。
    区画熱損失係数Q*は建物の一部を断熱改修することを想定し、その断熱改修区画を範囲とした断熱性能を示す指標です。改修前の断熱仕様、および、改修後の断熱仕様から、それぞれのQ*を求めることで、改修前後の省エネルギー効果、さらには、室温・表面温度を予測することができるようになります。

上記2つの値は、リフォームモードの場合でのみ評価が可能です。

リフォームの際には、断熱改修だけでなく、耐震改修も同時に行うことで、工事にかかる費用、時間の効率化が可能です。ホームズ君「省エネ診断エキスパート」「耐震診断Pro」をデータ連携させて活用することで、安心・安全・快適に住み続けるうえで最適なリフォーム提案を行っていただけます。

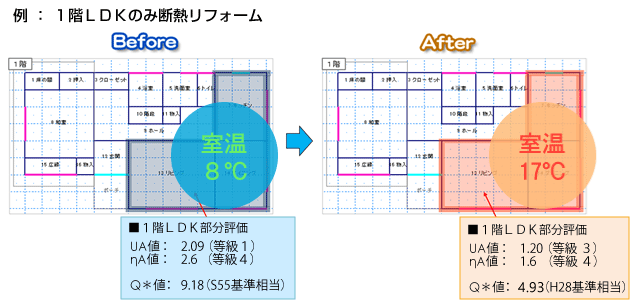

例)ホームズ君「省エネ診断エキスパート」+【パッシブ設計オプション】で部分断熱リフォームの効果を予測

建物の断熱リフォームのプレゼン用帳票【省エネ診断エキスパート】
  (2018年4月 機能強化)

施主向けに、わかりやすい説明資料『絵でみるわが家の断熱診断書』や『絵でみる省エネリフォーム計画書』を簡単に作成できます。

『絵でみるわが家の断熱診断書』

主にリフォームを前提に、既存住宅の現状の断熱性能について施主向けにわかりやすく解説したプレゼン帳票です。

UA値やηAC値、あるいは断熱等性能等級で示されてもなかなかわかりにくい断熱性能を、絵やグラフを使い、かつ、現行の省エネ基準適合の建物との比較で示します。

『絵でみる省エネリフォーム計画書』

断熱リフォームについて施主向けにわかりやすく工事内容と効果を解説したプレゼン帳票です。

どこが、どの程度改善するのかを改修区画の部位ごとのU値で示し、区画熱損失係数Q*(キュースター)をもとに室温や表面温度を予測します。これにより、断熱改修リフォームによる室温の改善、すなわち快適性・健康面でのメリットが説明しやすくなります。

リアルタイム計算機能にQ値表示【省エネ診断エキスパート】  (2018年4月 機能強化)

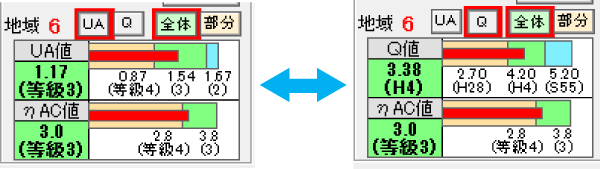

平成25年省エネ基準以降、基準値はQ値からUA値となりましたが、参考値としてQ値を知りたいとのご要望にお応えし、リアルタイム計算機能にQ値表示を組み込みました。ワンクリックでUA値とQ値の表示を切り替えられます。

部分区画を評価範囲としたUA値、Q*も、ワンクリックで表示が切り替えられます。

床暖房(温水式、電気式)に対応【パッシブ設計 室温・動的熱負荷計算】  (2018年4月 機能強化)

床暖房(温水式、電気式)のシミュレーションができるようになりました。

床暖房は寒さを感じやすい足元の温熱感を改善し、頭寒足熱を実現するほか、エアコンで嫌われる気流感がなく、温度ムラのない暖かい空間を実現できます。しかも、施工が簡単で、既存住宅では建物躯体そのものの改善に比べ短期で施工でき、かつ適用建物が多いため、多くの物件で手軽に室内の快適性を向上できるリフォームといえます。

具体的な室温や光熱費のシミュレーションを躯体断熱性能、気象条件を考慮して行うことで、床暖房の導入効果を確認できます。より説得力の高い、営業プレゼンテーションが可能となります。

薪ストーブ、ペレットストーブに対応【パッシブ設計 室温・動的熱負荷計算】  (2018年4月 機能強化)

大空間の居室に設置でき、バイオマスエネルギーの活用として人気の高い、薪ストーブやペレットストーブのシミュレーションが可能になりました。
計算間隔を初期値の60分から15分、10分に変更していただくことで「何分で目標温度に達成するか」の検討ができるようになります。「エアコンと床暖房」といった機器を組合せた場合の暖房費の概算も確認できます。

室温分布表示機能の強化【パッシブ設計】  (2018年4月 機能強化)

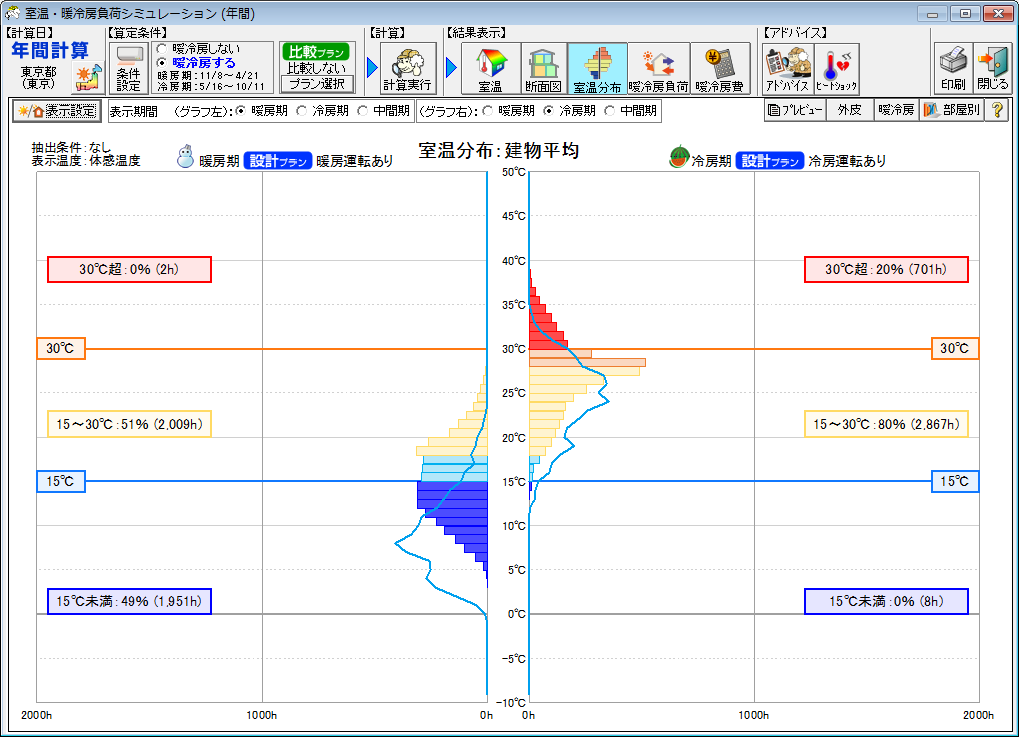

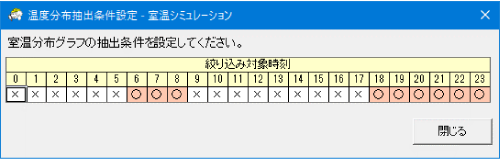

室温・動的熱負荷シミュレーションの結果画面の室温分布表示モードで、積算時間数とその出現割合を追加表示しますので、どの程度室温が改善したかわかりやすくなりました。また、集計対象時刻の設定が可能となり、24時間の評価でなく、在宅時間での評価も可能となりました。


動画保存機能を追加【パッシブ設計】  (2018年4月 機能強化)

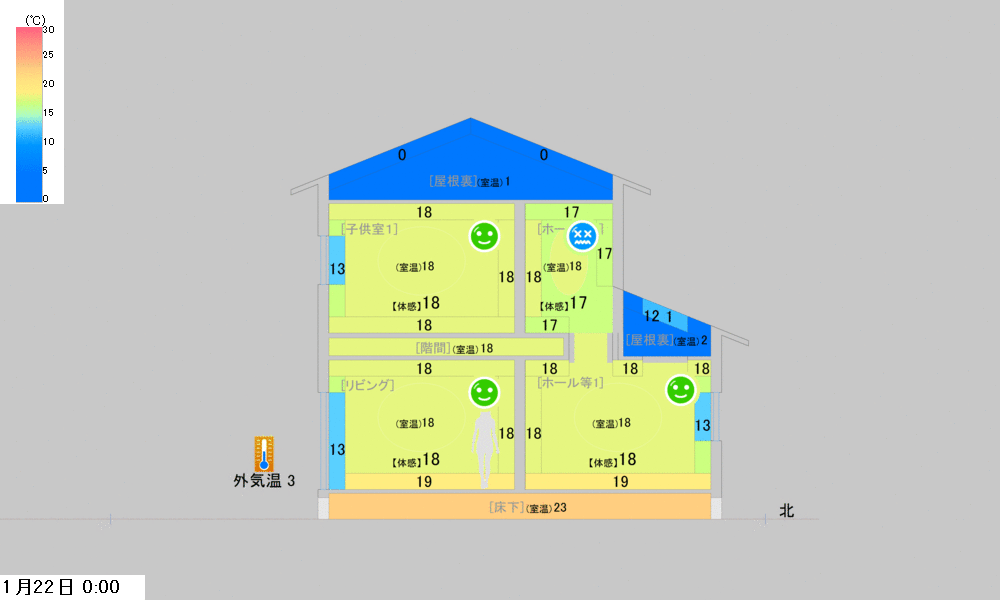

日当りシミュレーションや室温・動的熱負荷シミュレーションの結果画面で表示されるアニメーションを、動画ファイルに保存できるようになります。 アニメーションgif形式ですので、タブレット端末やスマートフォンといった、ホームズ君がインストールされていな環境でも施主にプレゼンすることが可能となりました。
