外皮性能UA値・ηA値を自動計算
①外皮面積自動計算、3D表示

CAD入力した平面情報から、省エネ計算に必要な面積拾いを自動で行います。斜め壁や妻壁・小屋壁、天井断熱屋根断熱の混在、小屋裏収納やトップライト壁などの扱いも全て自動で判別し、取り合いは3Dで視覚的に確認することができます。
また、軒、庇、バルコニー、オーバーハングといった日除けとして考慮できるものも、自動で考慮します。
これらの面積拾いにかかる自動機能があることで、省エネ計算に要する時間が大幅に削減できます。

外皮性能UA値・ηA値を自動計算
②UA・ηA自動計算

外皮平均熱貫流率(UA値)、平均日射熱取得率(ηA値)を、CAD情報と各部位の断熱仕様から自動算出します。リアルタイムに計算結果が表示されますので、変更に伴う性能の変化をすぐに確認できます。
また、住宅性能表示制度および長期優良住宅の評価方法基準に基づく断熱等性能等級の等級判定が行えます。

一次エネルギー消費量データ連携

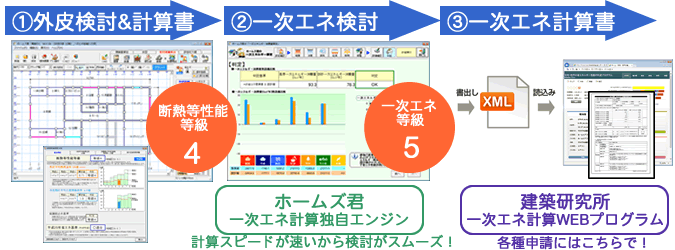

③一次エネルギー消費量計算
 独自エンジンでサクサク計算

一次エネルギー消費量計算機能では、独自計算エンジンを搭載しました。これにより、ホームズ君「構造EX」で設備入力を行い、素早くリアルタイムに一次エネルギー消費量の計算結果を確認できます。外皮性能と設備性能の検討がシームレスに行えます。
さらに、ネット・ゼロ・エネルギー・ハウス(ZEH)の 達成度も確認できます。

充実したヘルプやセミナー
④充実したヘルプやセミナー開催

ヘルプや解説が充実しているため、ソフトを使いながら省エネ基準をマスターしていただけます。初めての方でも簡単ガイドで迷わず使い始めることができます。

操作方法にポイントをあてたセミナーも随時開催しています。

住木センタープログラム認定取得
⑤プログラム評価・評価機関との協力

ホームズ君「省エネ診断」は、(公財)木造建築物電算プログラム認定(P04-04)を取得しています。

・プログラム認定の対象:平成25年省エネ基準 外皮性能
 (平成11年省エネ基準、一次エネルギー消費量は除く)

また、評価機関との協力で審査が行いやすいレイアウト(申請版)を開発しました。これを利用していただくことで、審査時間の短縮につながります。

※ホームズ君「すまいのエコナビ」は、ホームズ君「省エネ診断 エキスパート」のオプションです。

すまいの燃費

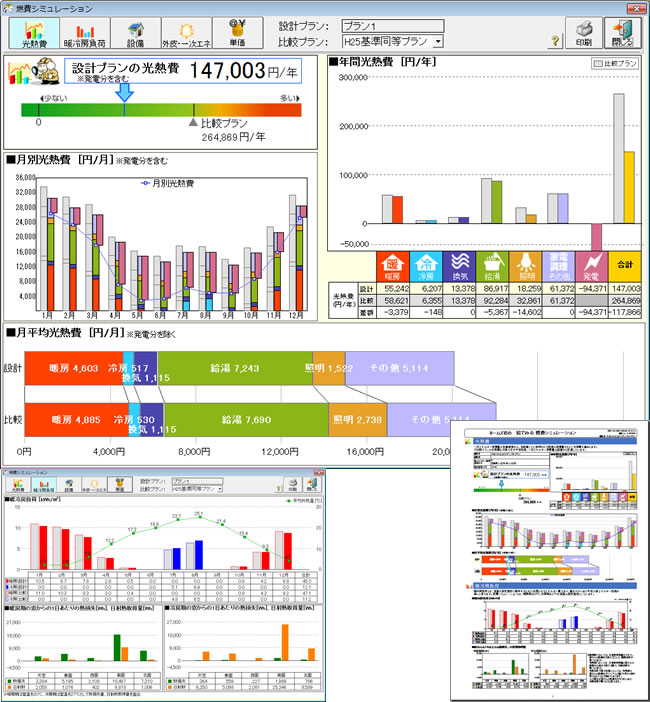

①すまいの燃費

H25省エネ基準の一次エネルギー消費量をもとにした燃費性能(光熱費)を示す計算書を出力できます。
「H25省エネ基準レベル」や「低炭素基準レベル」など断熱性能や設備の異なる2つのプランで同時に比較検討が行えます。
建築時のコストアップもエネルギーのランニングコスト(燃費)を示せば、施主に理解していただきやすくなります。グラフやイラストを用いて視覚的にもわかりやすい資料になっているため、外皮の断熱性能の良さや暖房費削減の効果をプレゼンするのに最適です。

太陽光発電シミュレーション

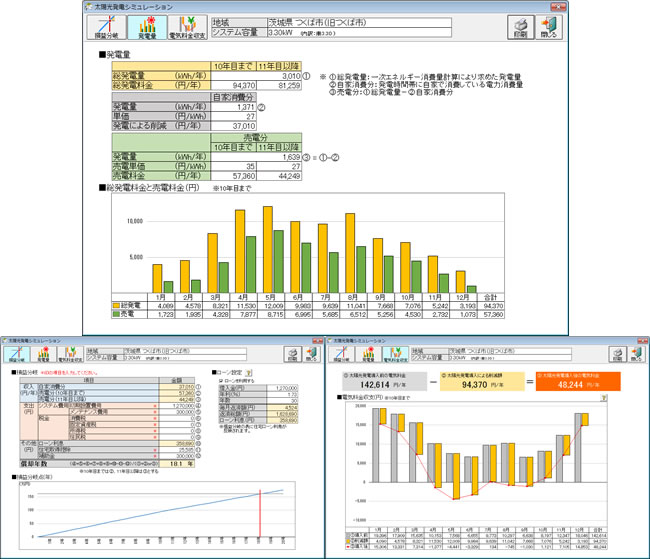

②太陽光発電シミュレーション

太陽光発電の導入を検討する際に有効な各種シミュレーションが行えます。
(設置可能面積、設置可能容量、発電量、売電量、年間電気代、損益分岐)

日影シミュレーション
③日影シミュレーション

建物周辺の遮蔽物(隣棟)による日影を表現します。
季節や時間ごとにリアルタイムに変化させてシミュレーションします。
一日の影の動きをアニメーション表示可能です。

日射断面図

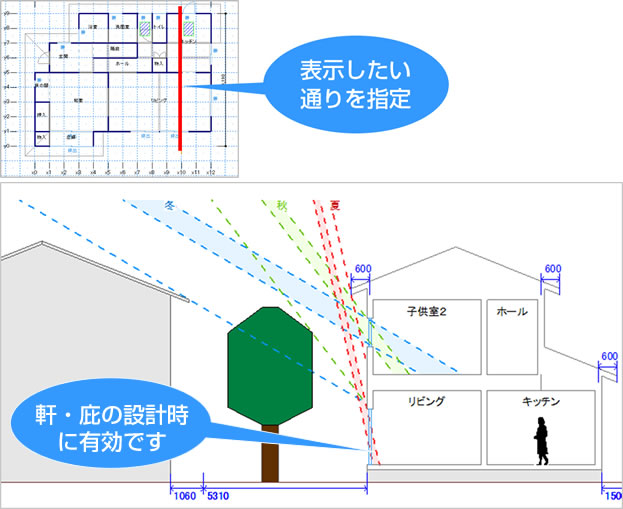

④日射断面図

軒・庇・隣棟の遮蔽物を考慮し窓から日射がどの程度建物に入るかを確認できます。
夏至、冬至、秋分、指定日が選択可能です。

照度シミュレーション
⑤照度シミュレーション

天空日射による照度の検討が行えます。隣棟や軒・庇の日射遮蔽を考慮します。
読書をする部屋、食事をする部屋、北側に面した洗面室など、各部屋に求められる明るさの確認ができます。天窓や吹抜けによる採光の効果も確認できます。

日照時間シミュレーション

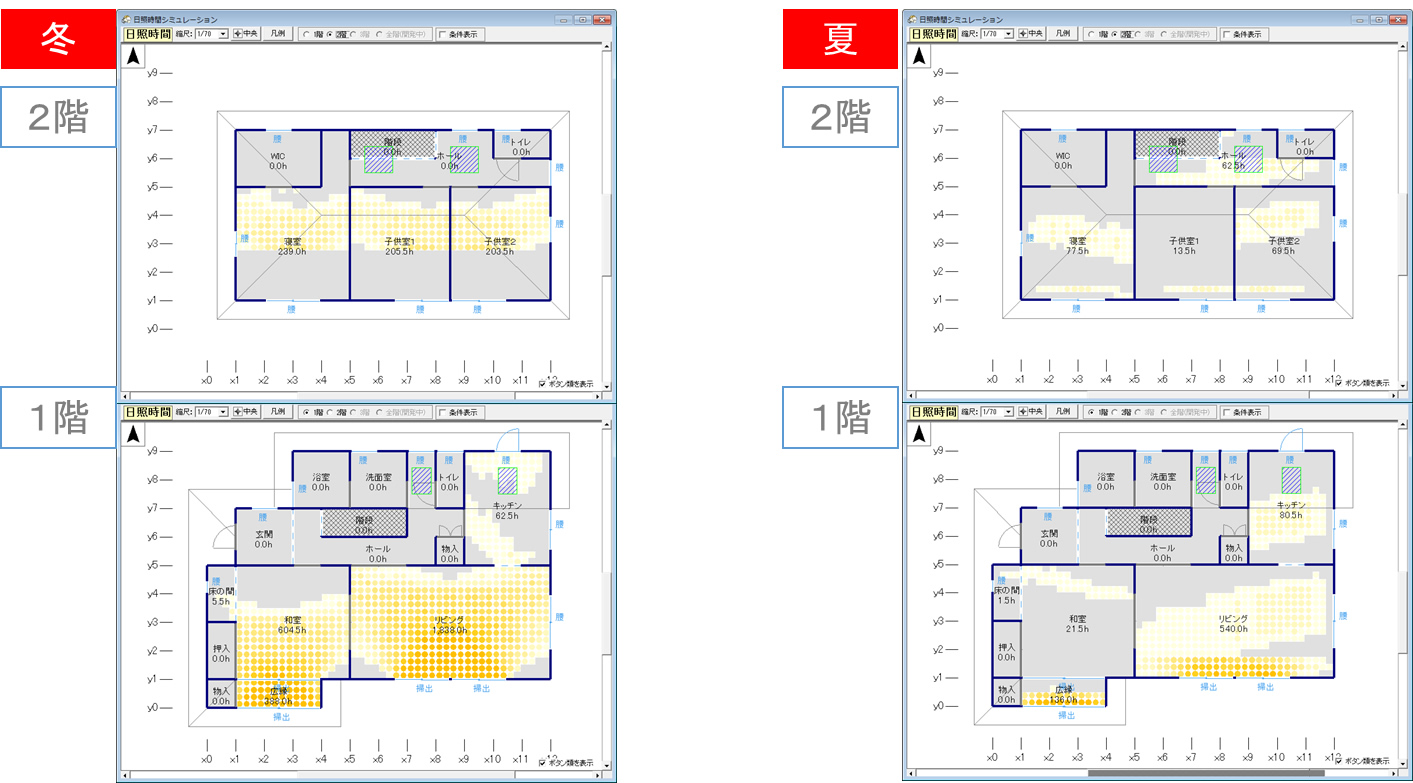

⑥日照時間シミュレーション

室内に入る日差し(直達日射)をもとに指定日の日照累積時間が確認できます。
1日累計表示、指定時間単位のアニメーション表示も可能です。
夏期の日射遮蔽効果や冬期の隣接建物による日照障害もシミュレーションできます。
将来の隣地計画を加味した設計が可能です。

日射熱シミュレーション
⑦日射熱シミュレーション

季節・期間ごとの日射熱取得量を確認することができます。
▼全国837地点の気象データによる直達・天空日射量
▼軒や庇・隣接建物による日影
▼窓・外壁・屋根の日射熱取得率
を考慮します。 期間累計表示、指定時間単位のアニメーション表示も可能です。

日射熱シミュレーション
⑧室温シミュレーション

建物の外皮性能(UA値、ηA値)と気象データ(外気温、直達・天空日射量)、生活条件(人数、暖冷房設備の能力と運転計画)をもとに室温というわかりやすい指標で示します。
部屋ごとの温度変化をグラフと平面図で視覚的に表現します。
冬の朝方に洗面所の温度が何℃まで下がるのか、夏の日中リビングは何℃まで上がるのか、などを把握し、ヒートショック予防や暖冷房設備の運転計画の検討等にもお使いいただけます。

通風シミュレーション
⑨通風シミュレーション

窓の開閉条件を設定しそこから通風経路や各開口部の風量や風速を可視化します。
効果的な「換気計画」と「涼感を得るための通風計画」の検討の際に役立ちます。
天窓や高窓の通風効果も考慮することが可能です。

 ホームズ君「構造EX」 ホームズ君「構造EX」

  ・長期優良住宅
  ・品確法・住宅性能表示
  ・木造3階建て(許容応力度計算)

【品確法】
品確壁量・配置・床倍率・接合部・基礎
伏図・梁せい算定
許容応力度計算
面材詳細計算
トラス構造設計
【建築基準法】
壁量計算・配置・接合部

 ホームズ君「耐震診断Pro」 ホームズ君「耐震診断Pro」

  ・耐震診断(一般診断法・精密診断法)
  ・補強設計
  ・長期優良住宅化リフォーム

【耐震診断】
一般診断法
精密診断法1
精密診断法2:限界耐力計算
精密診断法2:保有水平耐力計算
【建築基準法】
壁量計算・配置・接合部
